现网环境elk部署方案

起因

现网环境排查bug经常需要查询现网日志，我们现有的现网日志收集系统虽然实现了现网各台业务机器日志的集中管理，但是依然需要登录到现网日志收集机器，通过linux系统指令全文检索日志进行故障排查，这里就存在两个问题，一是公司IDC环境和开发环境有网络隔离，需要登录跳板机再登陆日志机器进行查询，二是全文检索日志效率低下，影响排查问题的效率。

ELK是一套成熟的日志收集检索展示方案，能够然我们直接在页面上对日志进行检索，并对日志进行了结构化索引，提高日志检索效率，能够很好的解决上述我们的两个痛点，并且提高强大的自定义图标功能及告警功能，能够提供提高对现网运行状况的把控能力更多的想象空间。

ELK的部署

首先介绍一下这里涉及的组件

elasticsearch 版本6.1.1 ELK的核心系统，一个高可扩展的全文索引和检索引擎，数据的存储和管理都在这个组件中实现。

kibana 版本6.1.1 检索结果展示系统，实际上就是调用elasticsearch提供的接口，并对用户提供友好的图标界面的web系统。

logstash 版本6.1.1 日志收集系统，负责搜集和结构化数据，并将结构化的数据传入elasticsearch。

x-pack 版本6.1.1 x-pack是ELK工具栈中的一个强大工具，提供了很多功能，我们这里主要是用到x-pack的监控功能，对elasticssearch、kibana、logstash三个组件运行的健康状况进行监控上报，并在kibana中展示。

下面先介绍一下我们ELK的部署结构

alt

我们现网业务日志通过UDP传输给一个日志服务器，实现日志的统一收集，然后在此基础上，在日志服务器部署logstash读取收集到的日志文件，转发给ELASTIC+KIBANA服务器，将日志结构化写入ELASTIC的索引，然后通过KIBANA的界面展示给用户

ELASTICSEARCH部署

首先安装jdk环境，必须安装jdk-1.8以上的版本，我们这里使用的 jdk-8u151-linux-x64

然后下载 elasticsearch-6.1.1 , 这里需要注意，因为elasticsearch可以执行任何传入的命令，所以要求必须已非root用户启动，先创建一个新用户，如:elk，然后修改配置文件如下

#集群名称
cluster.name: xianyou_log
#节点名称
node.name: node-1
#数据存储目录
path.data: /data/elasticData
#elasticsearch 日志存储目录
path.logs: /data/logs
#必须这样配置，否则无法启动
bootstrap.memory_lock: false
bootstrap.system_call_filter: false
#监听IP
network.host: 0.0.0.0
#监听端口
http.port: 9200
#集群存在的主机
discovery.zen.ping.unicast.hosts: ["xx.xx.xx.xx"]

然后下载 x-pack-6.1.1, 到elasticsearch的代码根目录下执行./bin/elasticsearch-plugin install file:///PATH/x-pack-6.1.1.zip，使elasticsearch集成x-pack的功能，然后就可以切换到elk用户下，执行./bin/elasticsearch启动elasticseach了，这里还有可能报一个系统参数设置的问题，elasticsearch启动对内存使用有一定要求，这里按照提示修改系统参数设置再启动就OK了

elasticsearch启动后还需在代码根目录下执行./bin/x-pack/setup-passwords auto生成一组elasticsearch的用户用于x-pack的监控上报功能，这些用户名密码在配置kibana和logstash时会用到，最后记录在一个文件中方便查阅

Changed password for user kibana
PASSWORD kibana = QrawdIH&%JY6z&=@rNfr

Changed password for user logstash_system
PASSWORD logstash_system = ender@idc

Changed password for user elastic
PASSWORD elastic = kD6@GnQJPlcAPrT%-ZWP

KIBANA部署

下载 kibana-6.1.1，在kibana代码更目录下执行./bin/kibana-plugin install file:///PATH/x-pack-6.1.1.zip安装x-pack，集成x-pack的功能，然后修改kibana的配置文件

#kibana监听port
server.port: 5601
#kibana监听IP
server.host: "xx.xx.xx.xx"
#访问的elasticsearch的地址
elasticsearch.url: "http://localhost:9200"
#访问elasticsearch的用户名
elasticsearch.username: "kibana"
#访问elasticsearch的密码
elasticsearch.password: "QrawdIH&%JY6z&=@rNfr"

然后使用./bin/kibana命令启动kibana，这是用就可以通过访问http://xx.xx.xx.xx:5601/访问kibana，并查看elasticsearch集群状态了，但是这时候elasticsearch集群中并没有有效的数据，如果需要的话可以再配置一个nginx，实现80端口访问。

logstash的部署

在日志收集服务器上下载 logstash-6.1.1，在代码根目录下执行./bin/logstash-plugin install file:///PATH/x-pack-6.1.1.zip,集成x-pack的功能，然后按照需要解析的日志格式编写一个logstash的日志解析配置文件first-pipeline.conf

input {
    #命令行输入
    #stdin{}
    #文件输入
    file {
        #使用codec组件合并多行日志
        codec => multiline {
            pattern => "^\["
            negate => true
            what => "previous"
        }
        #指定文件路径
        path => "/data/newGamer/zc_svr/logs/www*.out"
        #定义索引类型
        type => "backend-nginx"
    }
}
filter {
    #使用grok组件结构化日志
    grok {
        #match => { "message" => "%{COMBINEDAPACHELOG}"}
        match => { "message" => "\[%{TIMESTAMP_ISO8601:timestamp}\](\s)+%{LOGLEVEL:log_level}(\s)+-(\s)+\[%{NOTSPACE:code_line}\](\s)+(\[SN:(?<SN>\d+)\])?\s+(\[iQQ:(?<iQQ>\d+)\]\s+)?"}
    }
    #解析客户端IP
    geoip {
        source => "clientip"
    }
    #没有该配置，一条日志的写入事件会被替换成写入elasticsearch的时间
    date {
        match => ["timestamp", "yyyy-MM-dd HH:mm:ss.SSS"]
        target => "@timestamp"
    }
}
output {
    #结果输出到终端
    #stdout { codec => rubydebug }
    #结果输出到elasticsearch
    elasticsearch {
        hosts => ["10.12.239.142:9200"]
        user => "logstash_internal"
        password => "endertest"
    }
}

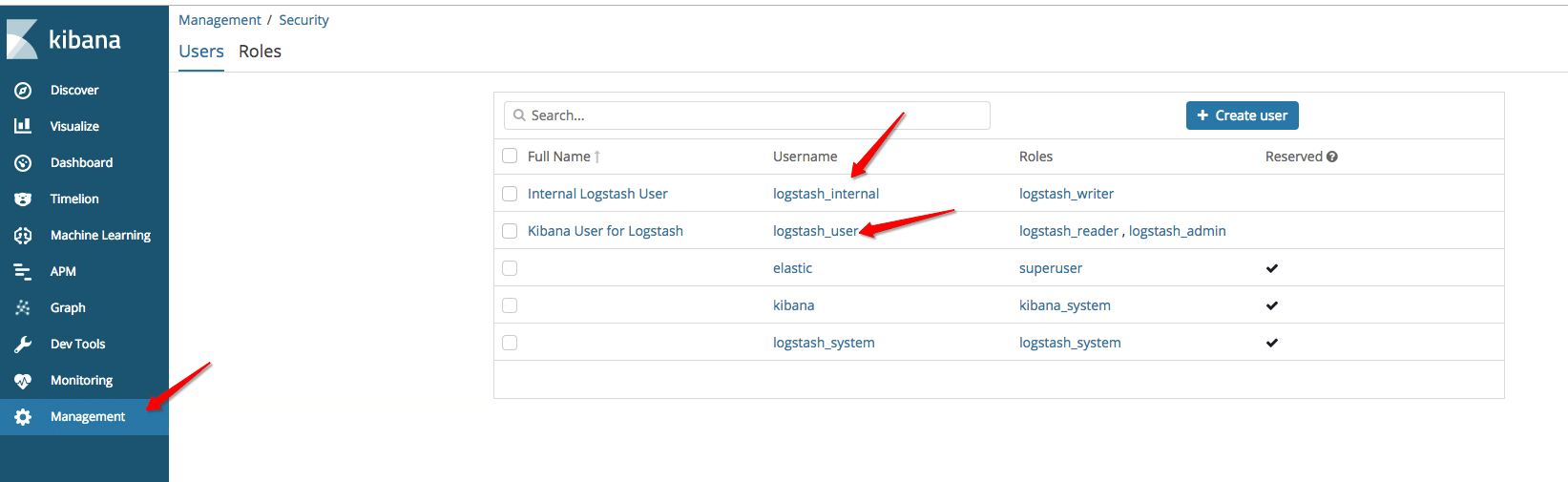

这里需要注意，要登录带kibana管理界面去手动创建logstash_internal用户，用于写入日志，如下

alt

然后还需要修改logstash.yml文件，配置如下

xpack.monitoring.elasticsearch.url: ["http://xx.xx.xx.xx:9200"]
xpack.monitoring.elasticsearch.username: logstash_system
xpack.monitoring.elasticsearch.password: ^@SPS$NO@OZCSpOX8ERs

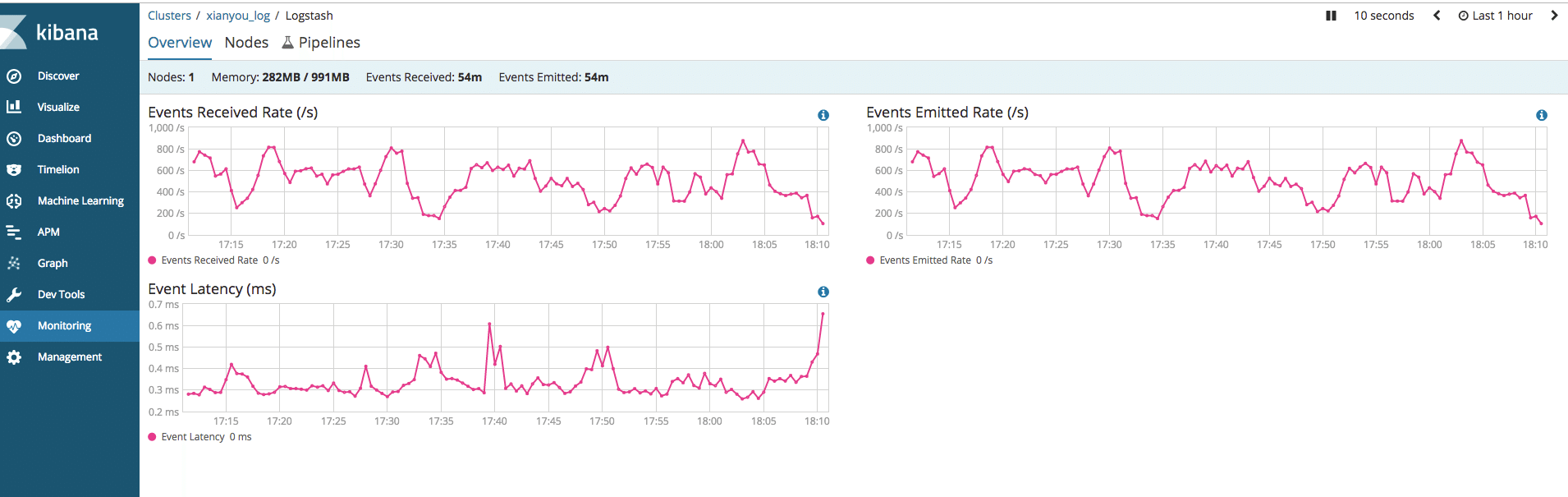

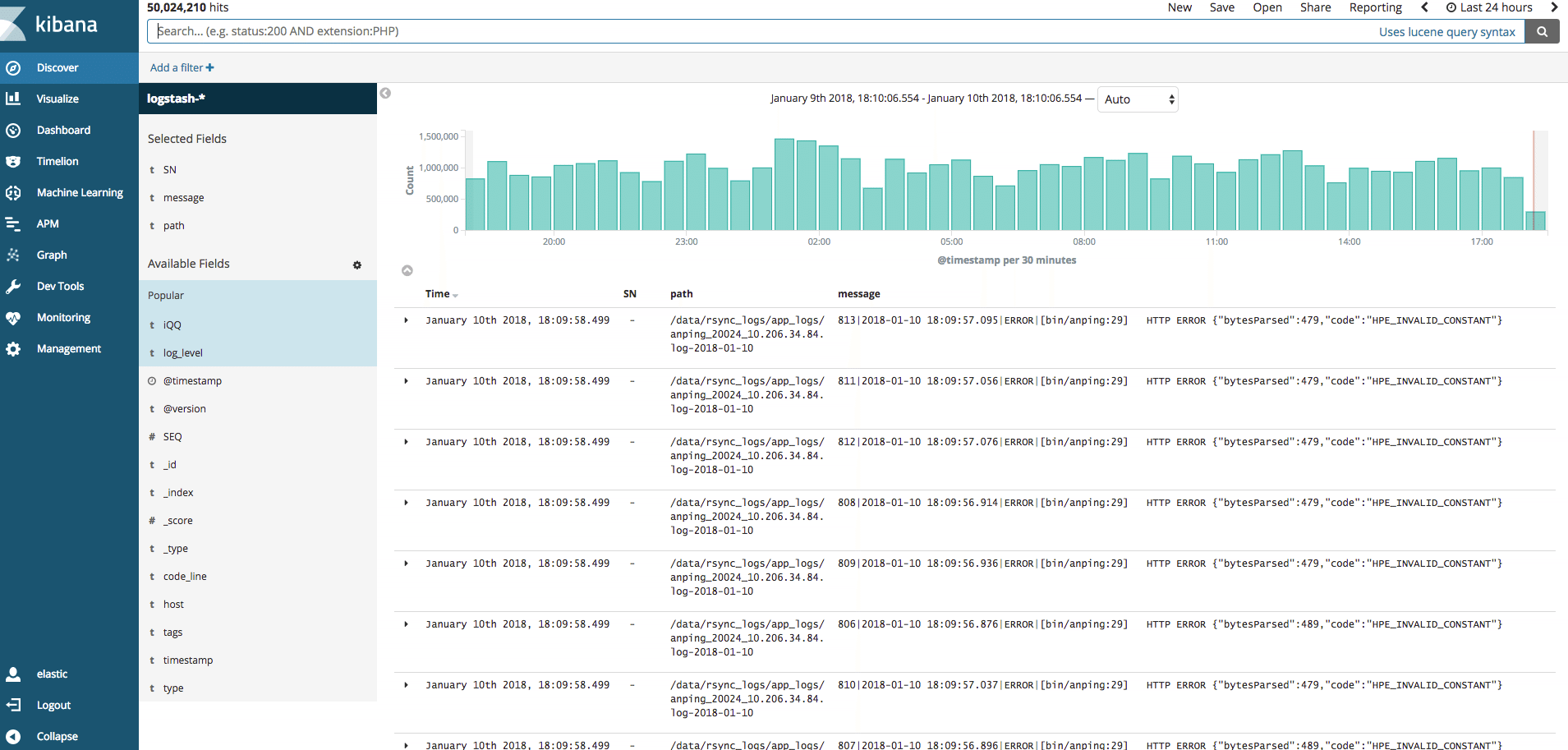

用于实现x-pack的监控上报功能，这里需要注意的是logstash_system用户的这个自动生成的密码用时候不对（不知道为啥），可以在kibana界面手动再设置一次，然后使用命令./bin/logstash -f config/first-pipeline.conf启动logstash，就可以实现日志收集和logstash运行状态上报的工作，效果图如下

alt alt

总结

ELK是日志收集的一个较为成熟的系统，提供了集群高可扩展方案，自我监控能力和并自带压测工具，ELK解决了现网查日志不方便的痛点，并且可以自定义图表，更加直观的展现现网运行的健康状况，提供了现网监控的更多的可能性

参考文档

ELK官网 grok内置正则
